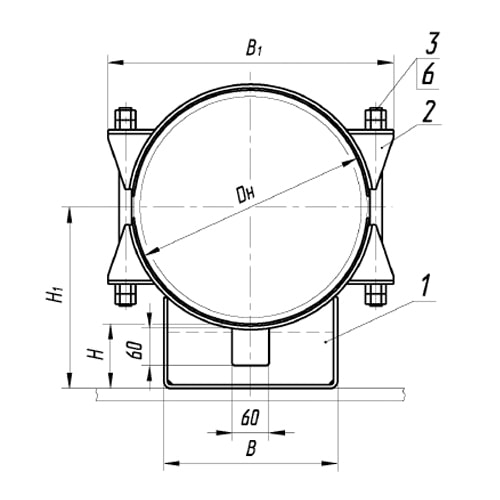

Опоры ТПР.06.34(4).00.000 – разновидность скользящих бугельных опор для крепления труб технологического значения.
Производится сваркой или штамповкой из следующих марок конструкционных низколегированных сталей: 09Г2С, Ст3; 12Х18Н10Т; 12ХМ. Представляет из себя опорный блок (корпус) , произведенный из толстолистового проката, усиленный дополнительными ребрами жест4кости и двумя хомутами (из полудуг из горячекатаного прутка) для фиксации трубы. Корпус дополнительно оснащен прокладками из паронита, защищающими поверхность трубы от разрушительного воздействия блуждающих токов. Бугель - это две стальные обечайки, стянутые болтовым способом. На опорную балку они привариваются. Усиление при помощи ребер жесткости повышает возможность восприятия силовых и вибрационных нагрузок, подходит для труб большого диаметра с рабочей средой под давлением. Скользящая бугельная опора подарзумевает не жесткий тип фиксации трубы с потенциальными сдвигами по оси, вызванными различными факторами эксплуатации: перепады давления и температуры, гидроудары рабочей среды, воздействие ударных нагрузок извне и пр. Способ производства: горячий прокат, штамповки, сварки.
Технические параметры:
Преимущества использования бугельных скользящих опор ТПР.06.34(4).00.000: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов.
Опоры ТПР.06.34(4).00.000 используют для фиксации труб на ТЭС и АЭС, на электростанциях, в топливной и химической отрасли.
